Vytovřená FM rádia předvedeme na STEAM Slamu 20. 6. 2025! Přijďte se inspirovat!

20. 5. 2025 Programování v MicroPythonu

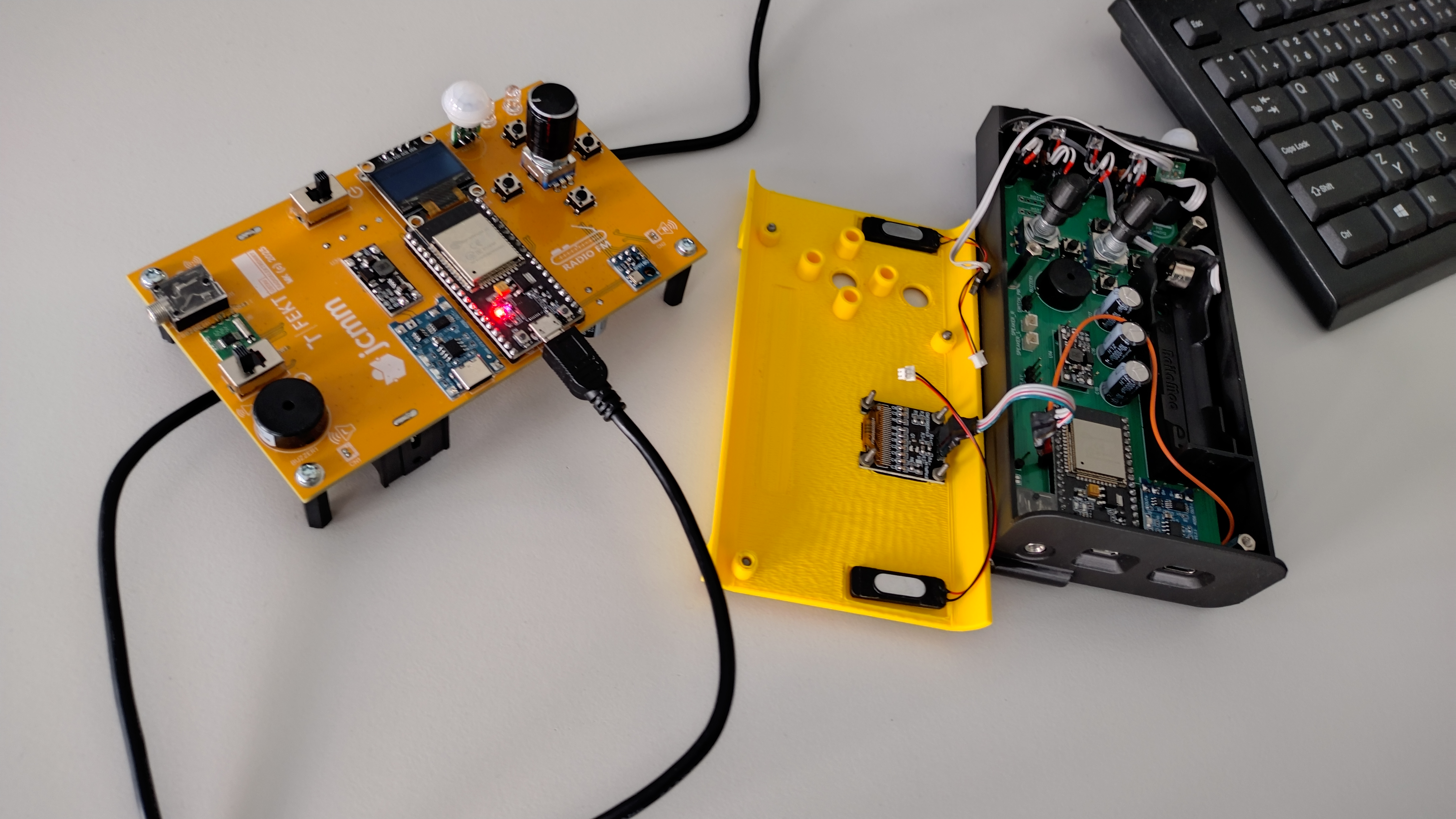

Osazené destičky jsme připojili k počítači a začali je programovat. Po základním nastavení programovacího prostředí jsme si zkusili příkazy MicroPythonu pro rozsvícení LED a detekci stisku tlačítka. Ukázalo se, že některé spoje, které jsme pájeli na minulém setkání, nejsou dobře zapájené, některé součástky omylem otočené, a tak jsme ještě na některých deskách průběžně prováděli drobné opravy.

Jak funguje přerušení procesoru a k čemu se prakticky využívá? ...  přerušení nebo použití modulů pro ovládání displeje a modulu FM rádia probíhá  prostřednictvím sériové digitální komunikace.

Vyzkoušej https://github.com/tomas-fryza/esp-micropython/tree/main/examples/40-fm-tuner-rda5807



29. 4. 2025 Osazení desek - pájíme naostro!

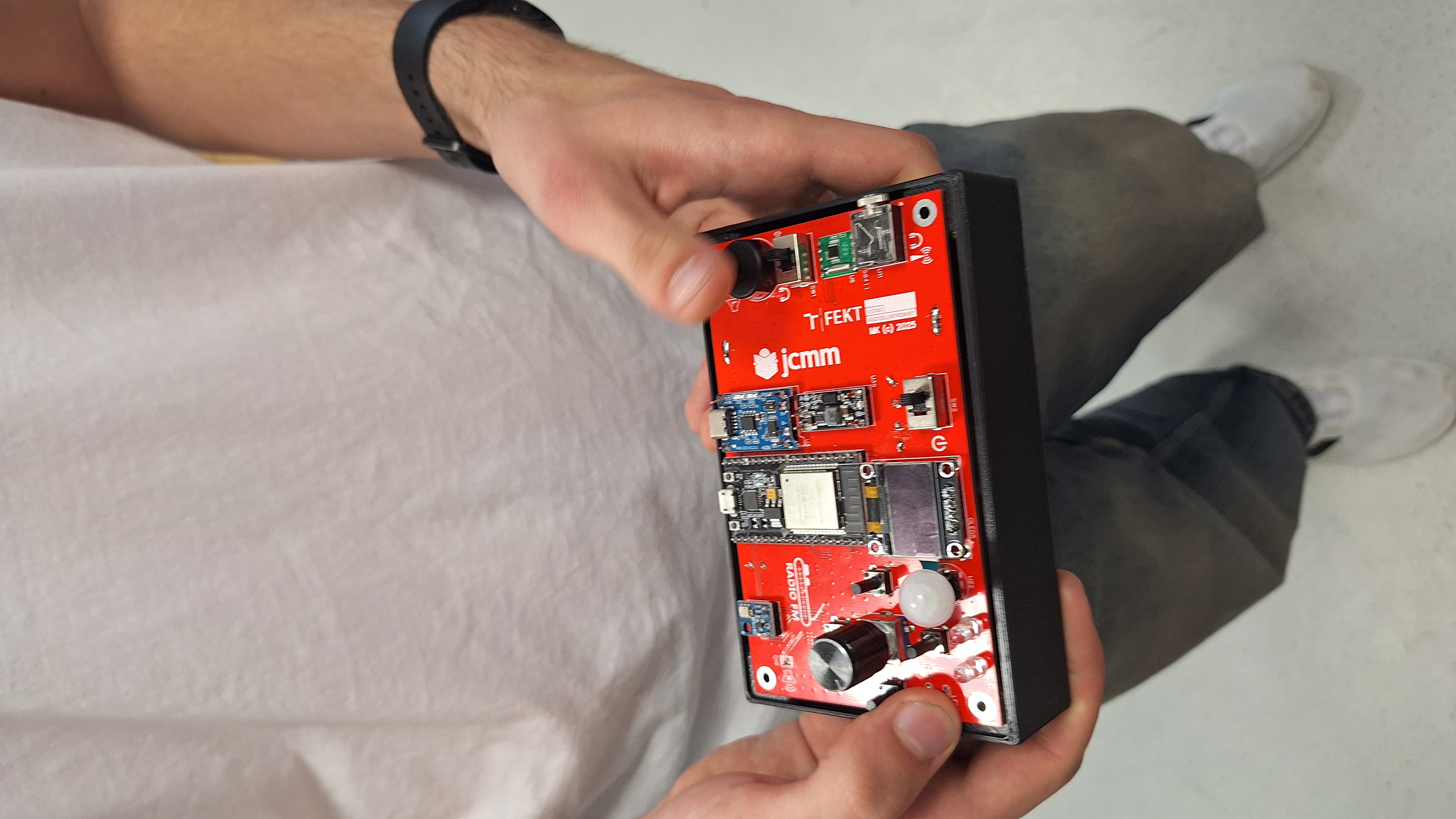

Konečně!!! Dorazily naše vlastnoručně navržené desky plošných spojů a mohli jsme se pustit do jejich osazování. To znamená vzít do ruky páječku a začít přidávat jednotlivé součástky přesně tam, kam patří.

Ukázalo se, že je dobré začít těmi nejmenšími komponenty – větší by nám později při práci překážely. Pájení samo o sobě není nijak složité, ale vyžaduje trpělivost, pevnou ruku a správné načasování – poznat, kdy je pájka, spoj i součástka optimálně nahřátá, je klíčové. A samozřejmě – nenechat se přitom spálit!



15. 4. 2025 3D modelování a 3D tisk

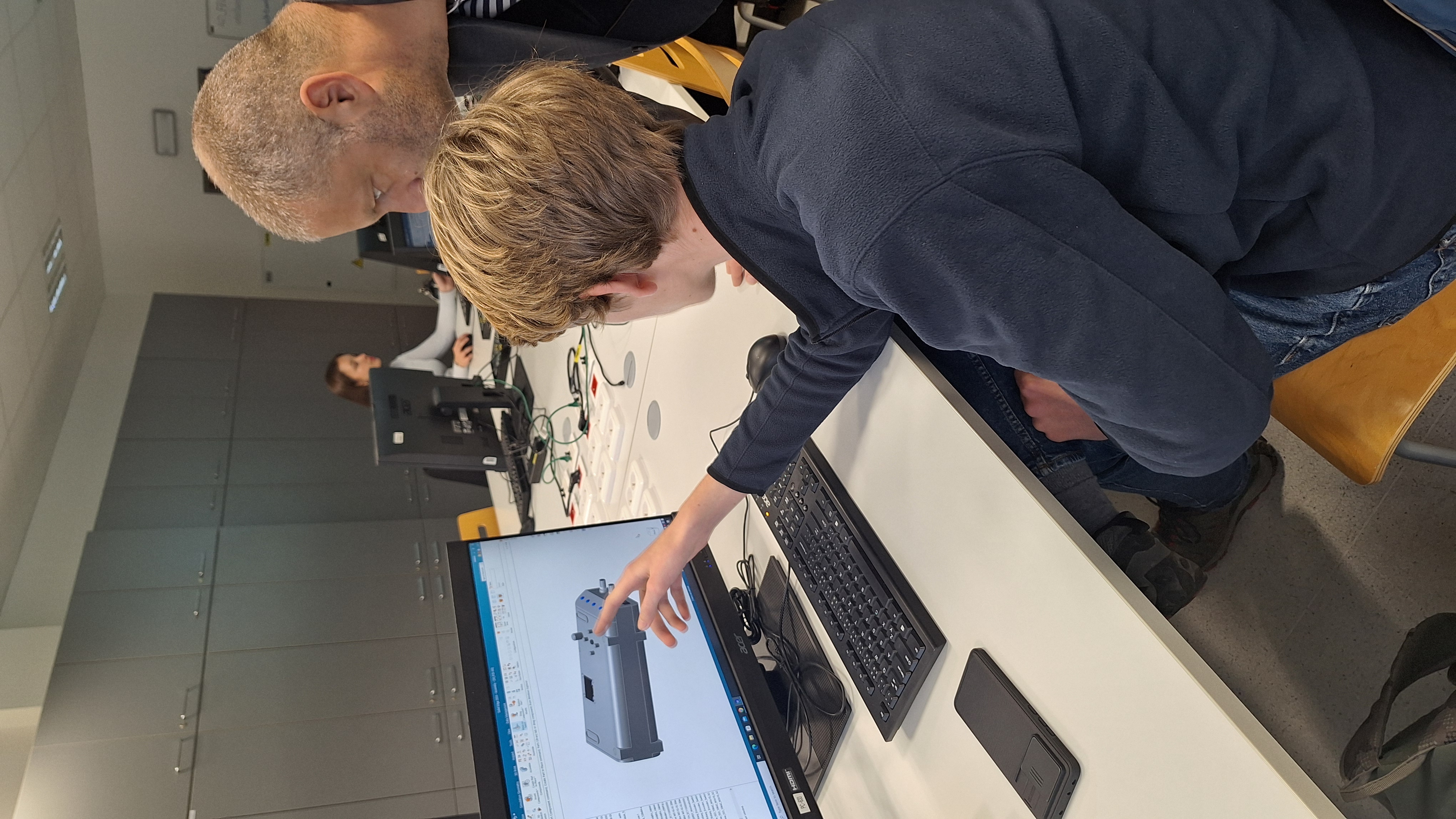

Dokončili jsme návrh krabičky v programu SolidEdge tak, aby se do ní vešly všechny kondenzátory a další součástky. Zaujali i vychytávky jako možnost zaoblení hran nástrojem ROUND... Chápeme rozdíl mezi formátem stl a formátem, který si   pamatuje úpravy. Heslo 3D tisku: Nikdy nepustit volný konec filamentu! Co jsem se naučil/a?

„Tento program je podrobnější má mnohem víc možností úprav tvarů.“

„Jsem rád, že jsem krabičku vůbec navrhnul, natož to vylepšovat!“



1. 4. 2025 Příprava na výrobu a 3D modelování

Prezentovali jsme vlastní návrhy desky plošných spojů a diskutovali jejich výhody a nevýhody - kde bude displej,  velikost desky, rozmístění součástek spíše na jedné straně? Teď hlasujeme a vybereme nejvýhodnější design. Desky posíláme do výroby ... a mezitím modelujeme krabičku  v programu SolidEdge, do které desky osadíme i se součástkami.

18. 3. 2025 Plošné spoje FB post/ IG post

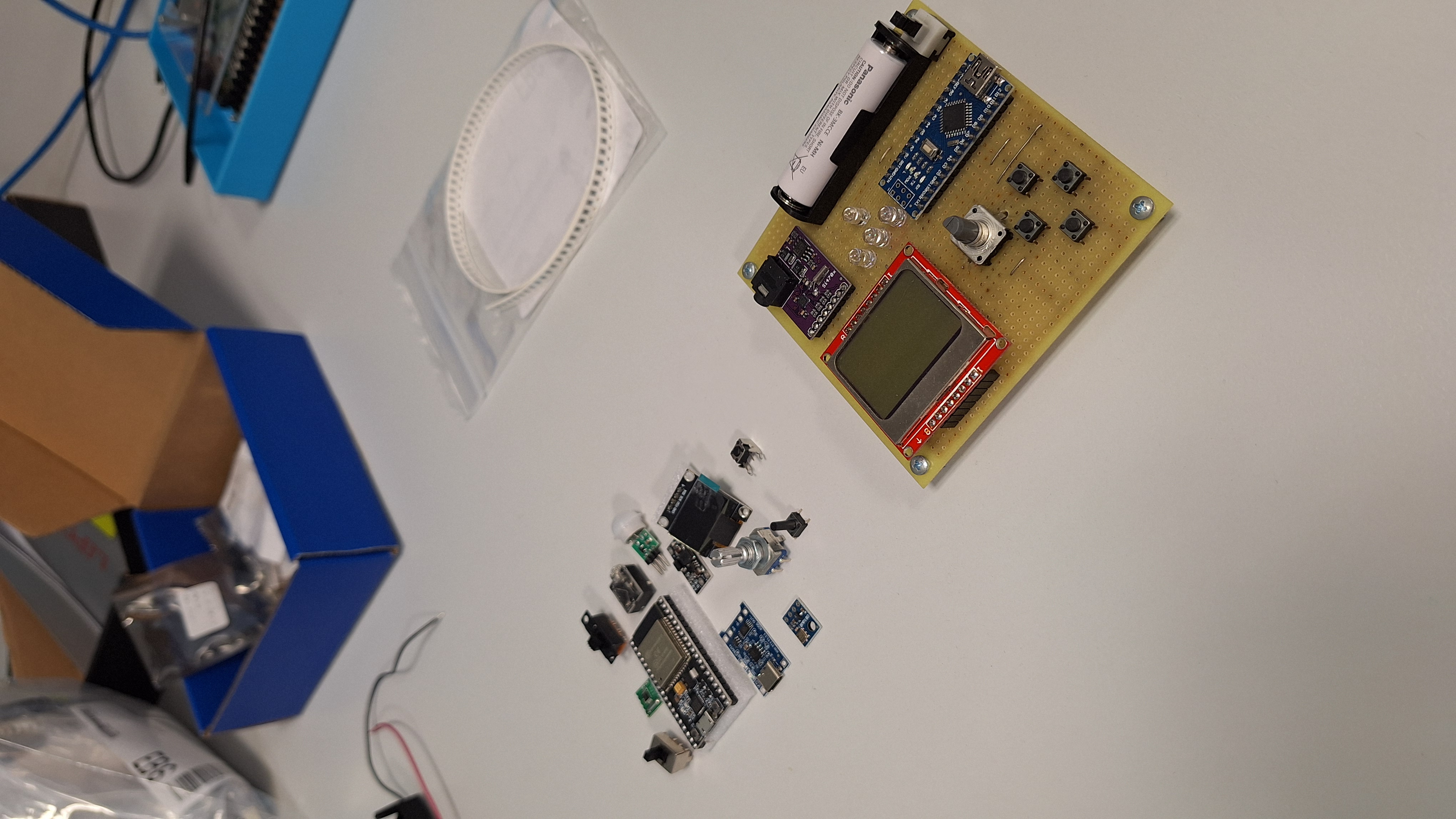

V prostředí EasyEDA jsme navrhovali jednoduchý plošný spoj. Součástky je nutné podle schématu zapojení propojit i na skutečném výrobku. Místo drátků se ale v elektronice používají plošné spoje, které zároveň součástky nesou a tvoří část mechanické konstrukce celého zařízení.



4. 3. 2025 Navrhujeme elektrický obvod

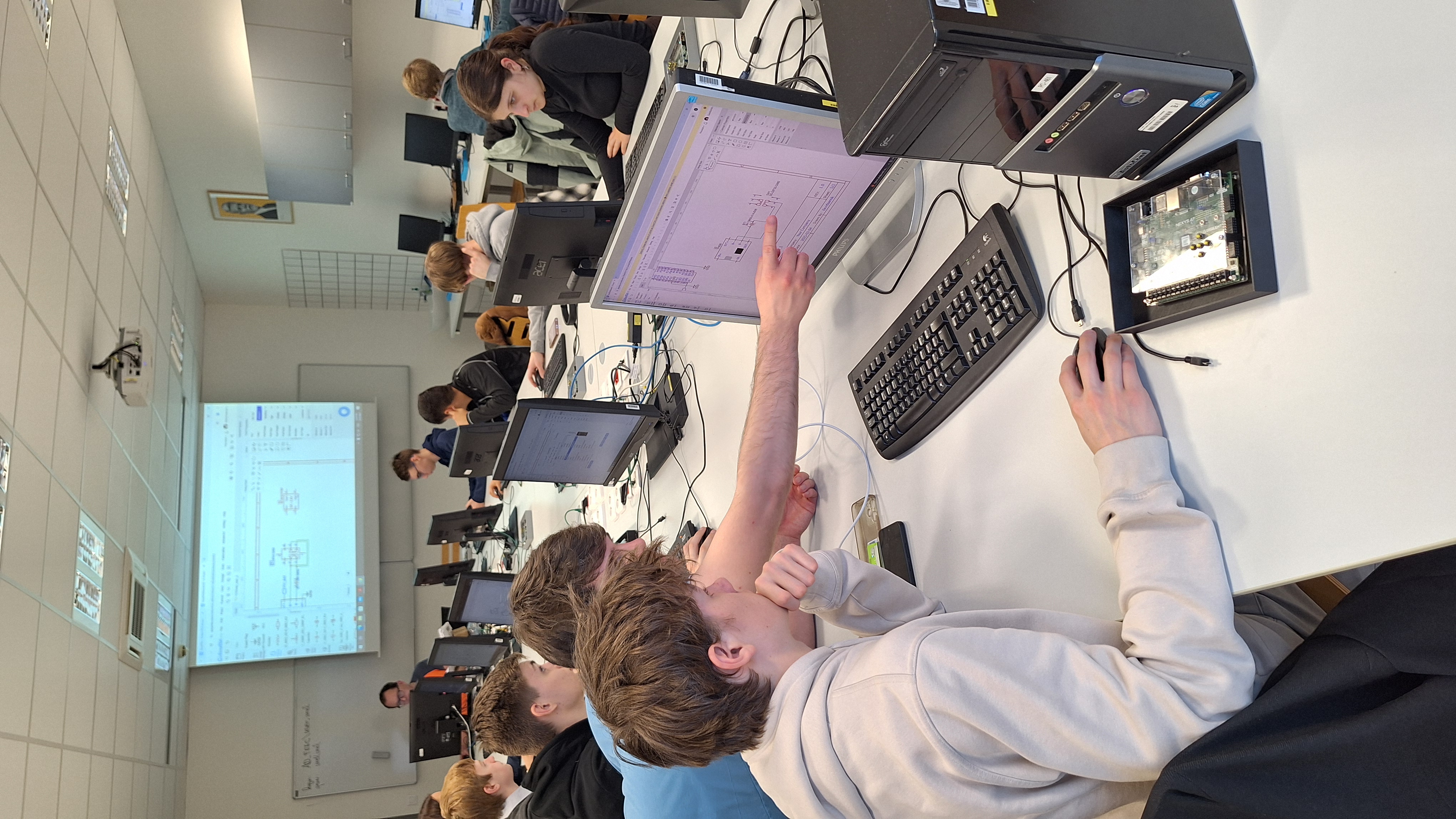

Dříve než se pustíme do výroby vlastního digitálního FM rádia, musíme propojit všechny součástky. Schéma jsme kreslili v návrhovém systému EasyEDA ... ideální pro začátečníky, a zároveň má řadu vlastností pokročilých návrhových systémů.

Povedlo se:

-   k procesoru zapojit digitální/ analogové signály. Ty mu umožní odesílat data pro zobrazení na displej, měnit frekvenci naladěné rádiové stanice, nastavovat hlasitost, měřit okolní tlak, detekovat pohyb PIR čidlem atd.,

- přivést napájecí napětí,

- zapojit k součástkám kondenzátory - lokální zásobníky energie, které zlepšují funkčnost a spolehlivost systému.

A někdy nestačí použít jen propojovací vodič ...





18. 2. 2025 Začínáme s elektronikou

Byli představeni odborníci, prostory i studentská dílna Ústavu radioelektroniky FEKT VUT v Brně: optická laboratoř byla velkým překvapením, ale zaujaly i  laboratoře mobilních komunikací, nebo návrhu a měření antén.

Co bude ústředním tématem celého projektu? Procesorem řízený systém složený z FM rádiového modulu, zvukového výstupu, displeje, ovládacích prvků a několika senzorů. Pracovně ho nazýváme  “digitální FM rádio”.
